建設用エンドサクション遠心ポンプ

製品の説明建設用端部吸込渦巻ポンプ IS 型横型渦巻ポンプは、主に農業灌漑、製紙、都市給水、防火プロジェクトなどの分野で使用される単段単吸込渦巻ポンプです。{0}{1}{1} ...を目的として設計されています。

お問い合わせを送る

説明

製品説明

建設用端部吸込渦巻ポンプ IS 型横型渦巻ポンプは、主に農業灌漑、製紙、都市給水、防火プロジェクトなどの分野で使用される単段単吸込渦巻ポンプです。{0}{1}{1}固体粒子を含まない清水のような液体を搬送するように設計されており、パッキンシール構造を採用しています。必要に応じてメカニカルシールへの交換も可能です。

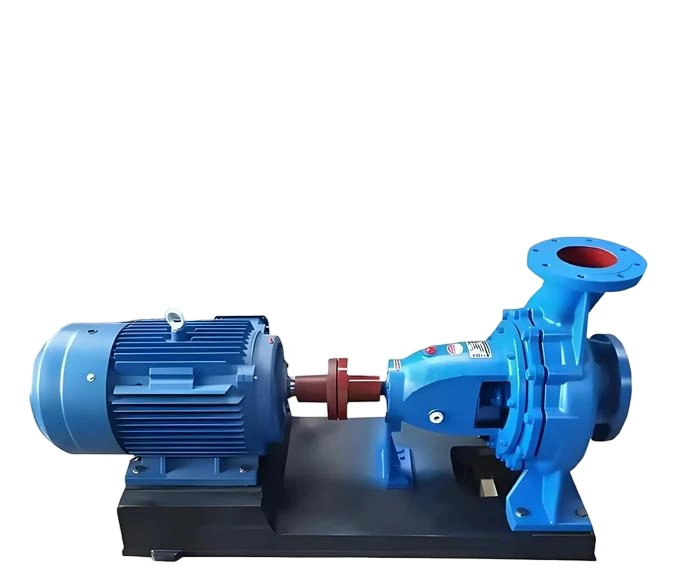

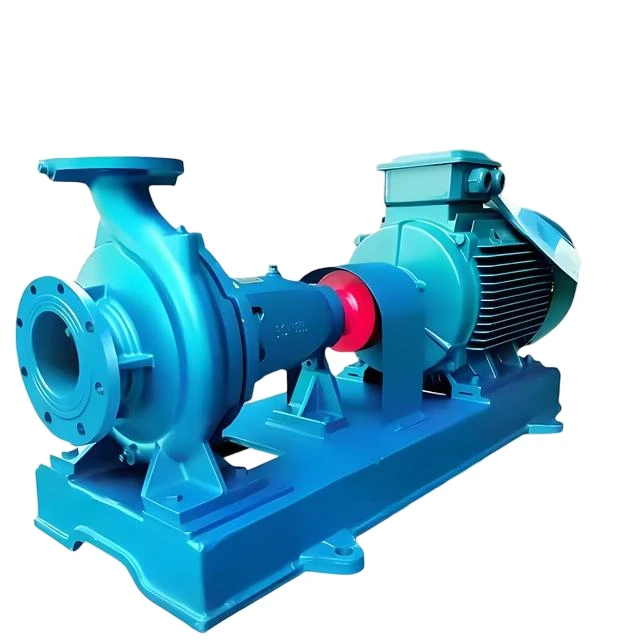

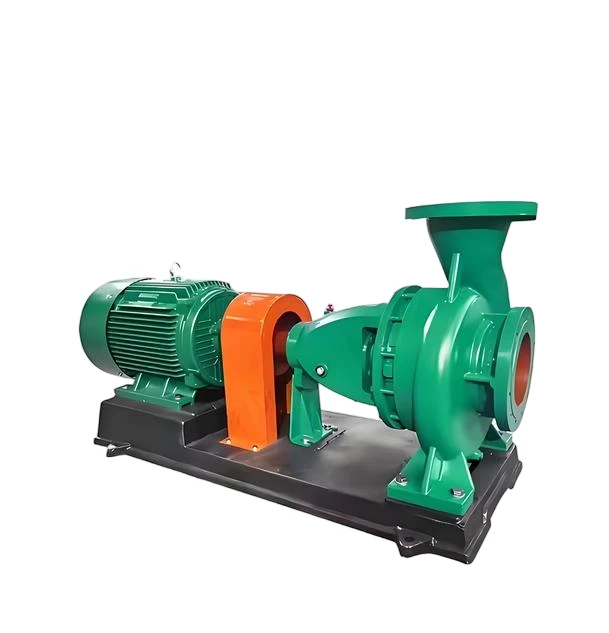

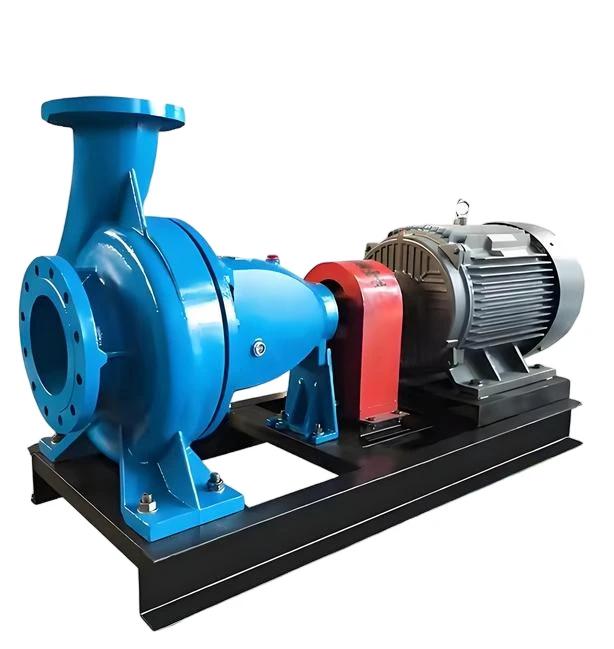

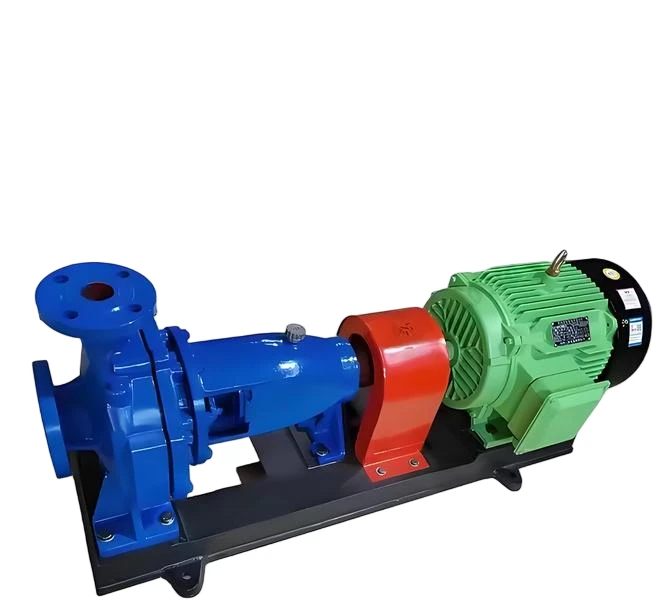

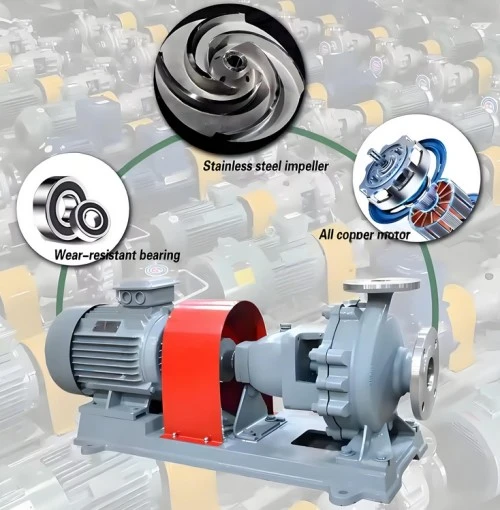

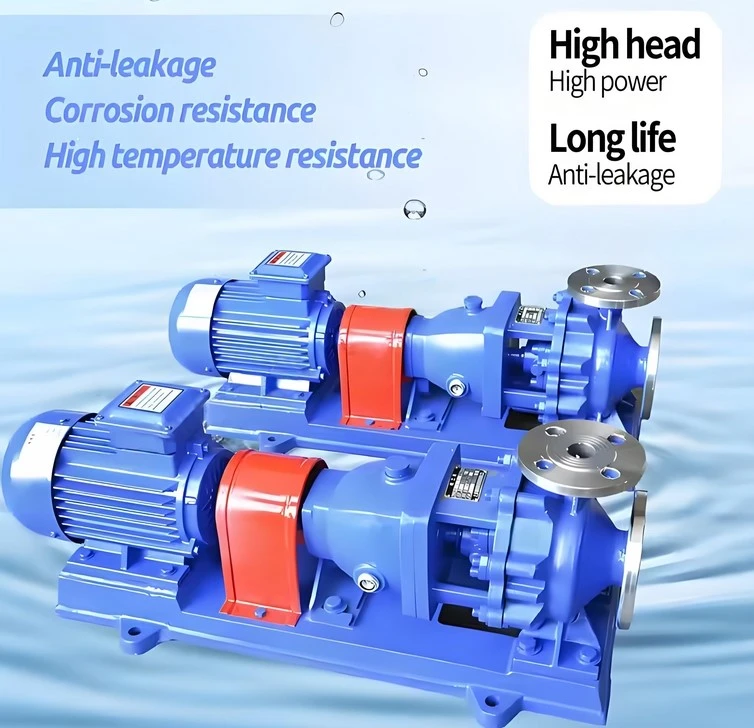

建設ポンプ用端吸込遠心ポンプは、ポンプ本体、モータ、ベース、カップリング、アンカーボルトで構成され、一体構造となっています。カップリングはモーターとポンプ本体の間の接続を実現し、ベースはアンカーボルトによって基礎に固定されます。基本パラメータには、最大流量 173 m3/h、揚程 60 メートル、モーター出力 45 kw、回転速度 2900 r/min が含まれます。中高揚程の液体輸送シナリオに適しています。

この建設用遠心ポンプ用エンドサクション遠心ポンプは、固体粒子不純物のない清水のような液体の輸送に適しています。{0}}シール方式はパッキンシールです。特殊な場合にはメカニカルシールに変更することも可能です。
IS型横型遠心ポンプは主にポンプ本体、モーター、ベース、カップリング、アンカーボルトで構成されています。モーターはカップリングを介してポンプに接続され、アンカーボルトによりポンプ全体が基礎に固定されます。

製品構成

1. IS遠心ウォーターポンプは、規格2858で指定された性能と寸法に従って設計されています。主にポンプ本体、ポンプカバー、インペラ、シャフト、シールリング、シャフトスリーブ、サスペンションベアリングなどで構成されています。
2. IS 遠心ウォーターポンプのケーシング（ポンプ本体とポンプカバー）はポンプの作動室を形成します。インペラ、シャフト、転がり軸受はポンプのローターです。サスペンションベアリングコンポーネントはポンプのローター部分をサポートし、転がりベアリングはポンプのラジアル力とアキシャル力を支えます。
3. IS遠心ウォーターポンプは、ポンプ本体とポンプカバー部分が羽根車後方、いわゆる後開き構造となっております。-パイプライン渦巻ポンプの利点は、メンテナンスが容易であることです。メンテナンス時にポンプ本体、吸込管路、吐出管路、モーターを移動する必要がありません。メンテナンスの際は延長カップリングの中間接続ピースを外すだけでローター部分を引き出すことができます。
4. IS遠心ウォーターポンプの軸方向シールリングは、パッキンカバー、パッキンリング、パッキンなどで構成されており、空気の吸入や過度の水漏れを防ぐために使用されます。 ISポンプの羽根車のバランスが取れていれば、ソフトパッキン付きキャビティと羽根車吸入口が接続されます。インペラ入口の液体が真空状態にあると、シャフトスリーブの表面からポンプ内に侵入しやすくなります。そこで、ポンプカバーの小穴を通してパッキンキャビティにパッキンリングを装着し、ポンプ室内の圧力水をパッキンリングに導きシールします。ポンプの羽根車にバランス穴が無い場合は、羽根車後方の液圧が大気圧よりも高いため、エア漏れの問題はありません。そのためパッキンリングの取り付けが不要です。
5. シャフトの磨耗を防ぐために、パッキンキャビティを通過するシャフトの部分に O リングシールが取り付けられています。シャフトスリーブとシャフトの間には O- リングシールがあり、合わせ面に沿った空気の取り込みや水の漏れを防ぎます。
6. IS遠心ウォーターポンプの伝達方式は延長弾性カップリングを介してモーターに接続されています。ポンプの回転方向は駆動端から見て時計回りです。
7. IS遠心ウォーターポンプの羽根車は、ポンプの軸力のバランスをとるため、ほとんどの羽根車の前後にシールリングが設けられており、羽根車の後部カバープレートにはバランス穴が設けられています。ポンプによっては軸力が大きくないため、羽根車後部にシールリングやバランス穴が設けられていないものもあります。

応用シナリオ

産業排水
化学工場や建設現場の排水排水に適しており、耐食性とコンパクトな構造が特長です。素早く設置でき、安定して動作します。 ‌
水処理
下水処理場や工業用水処理システムでよく使用されます。不純物を含む水域を扱う場合、ろ過装置により不純物を遮断し、ポンプの安定運転を実現します。
清水輸送
都市給水や灌漑システムなどのシナリオでは、このポンプは羽根車を通じて運動エネルギーを効率的に変換し、きれいな水を輸送します。
省エネの最適化-
一部のモデルは二重吸込構造またはモジュール設計を採用しており、従来のポンプと比較してエネルギー消費量を約15%- 20%削減できます。これらは、中流量および小流量 (500 m3/h 以下) および中から低水頭 (125 m 以下) の条件に特に適しています。
特別な条件
ステンレス鋼バージョンは、腐食性媒体の伝達のため、飲料製造、酸性およびアルカリ性液体の輸送など、食品グレードまたは化学グレードのシナリオに適用できます。{0}{1}

製品パラメータ

製品名	浄水ポンプ
色	カスタマイズされた色
材料	真鍮/鋳鉄/ステンレス鋼/カスタマイズされた
頭	4.6-200m/カスタマイズされた
スピード	1450-2900r/分/カスタマイズされた
容量	3.8-1200m3/h/カスタマイズされた
搬送物の最高温度液体	150度/カスタマイズされた
構造	横型単段渦巻ポンプ
アドバンテージ	耐摩耗性、耐腐食性、省エネ、取り付けが簡単維持する
適用範囲	暖房、冷房サイクル促進、産業、都市、化学、消防

よくある質問

01.横型渦巻ポンプの種類はどう選ぶのですか？

横型遠心ポンプを選択する場合は、選択したポンプが実際のアプリケーション要件を確実に満たすように、次の重要な要素を考慮する必要があります。
流量 (Q): 流量とは、ポンプが単位時間内に輸送する液体の体積を指します。実際のシステム要件に基づいて、必要な流量を決定し、適切なポンプタイプを選択します。
揚程 (H): 揚程はポンプによって提供されるエネルギーであり、単位重力加速度の下でポンプが液体を持ち上げる高さを示します。システムの搬送高さとパイプラインの抵抗に基づいて、必要な揚程を決定します。
動作圧力: システムの動作圧力とポンプの最大動作圧力を考慮し、通常の動作中にポンプが設計圧力を超えないようにしてください。
液体の特性: 液体の密度、粘度、腐食性はすべてポンプの選択に影響します。液体の特性が異なる場合は、対応するポンプの材質と構造を選択してください。
動作条件: ポンプが実際の動作条件下で正常に動作できることを確認するために、ポンプの動作温度、周囲温度、高度を考慮してください。
効率: ポンプの効率は、入力電力に対する出力電力の比率です。選択する際は、エネルギー消費と運転コストを削減するために、より効率の高いポンプを選択するようにしてください。
設置とメンテナンス: 現場の設置条件に基づいて、適切なポンプの種類と設置方法を選択します。{0}同時にポンプのメンテナンスの容易性を考慮し、メンテナンスコストを削減します。
ブランドと価格: 技術要件を満たすことを前提に、ブランド、価格、アフターサービスなどを総合的に比較し、よりコストパフォーマンスの高いポンプを選択します。{0}}

02.横型渦巻ポンプと立型渦巻ポンプの違いは何ですか?

I. 構造の違い:
文字通りの意味から、立形遠心ポンプは垂直構造の遠心ポンプであることがわかります。同様に、横型渦巻ポンプも横型構造の渦巻ポンプです。
II.使用上の違い:
縦型遠心ポンプ: 清水および清水と同様の物理的および化学的特性を持つその他の液体の輸送に使用されます。工業用および都市部の給水、高層ビルのブースター給水、庭園の散水、防火ブースター、長距離輸送、暖房および換気の冷凍循環、バスルームの冷温水循環ブースターおよび機器のマッチングに適しています。-動作温度は T < 80 度です。
横型遠心ポンプ：固体粒子を含まず、腐食性があり、水に近い粘度を持つ液体の移送に使用されます。石油、化学、冶金、電力、製紙、食品、製薬、合成繊維産業に適しています。動作温度はT:-20度～120度です。
Ⅲ．接続形式の違い:
縦型ポンプはボトムアップのスタッキング接続形式を持ち、横型ポンプはベース上で左右縦方向に配置されます。-
IV.床面積の違い:
立形渦巻きポンプは立形構造であるため、床面積の点で大きなスペースを必要としません。一方、横型遠心ポンプは水平構造であるため、立型ポンプよりも床面積がはるかに大きくなります。
V. インストール形式の違い:
この縦型と横型の構造の違いにより、設置方法も異なります。たとえば、立型ポンプは全体が接続されており、設置は非常に簡単です。水平ポンプは設置後に精度を調整する必要があります。
VI.メンテナンス難易度の違い:
立形ポンプはメンテナンスが大変です。たとえば、インペラを修理するには、上部を完全に取り外す必要があります。横型ポンプは比較的簡単です。例えばIS型ポンプの場合、インレットパイプを取り外すことでインペラの修理が可能です。

03.横型渦巻ポンプと立型渦巻ポンプはそれぞれどのような状況に適用されますか?

横型遠心ポンプと立型遠心ポンプにはそれぞれ独自の特徴と適用可能なシナリオがあります。これら 2 種類のポンプの主な特長と使用シーンは次のとおりです。
横型遠心ポンプ:
構造：横型遠心ポンプの主要構成部品（ポンプ本体、羽根車、軸受など）を水平に配置し、モータとカップリングを介してポンプに接続しています。
床面積：ポンプ、モーターともに横置きのため比較的広いです。
メンテナンス: ポンプの主要コンポーネントは簡単にアクセスでき、分解できるため、メンテナンスは比較的簡単です。
該当するシナリオ: 横型遠心ポンプは、さまざまな産業、自治体、建設分野、特に給排水、防火、冷却、石油化学など、大きな流量と揚程を必要とする状況に適しています。
縦型遠心ポンプ:
構造：立形渦巻ポンプの主要構成部品（ポンプ本体、インペラ、ベアリングなど）を垂直に配置し、ポンプの上にモータを配置します。
床面積：ポンプとモーターの両方が垂直に配置されているため、比較的小さく、スペースを節約できます。
メンテナンス: ポンプの主要コンポーネントは垂直軸上に配置されており、分解には特別な工具や機器が必要なため、メンテナンスは比較的困難です。
適用可能なシナリオ: 立型遠心ポンプは、スペースが限られているスペースや省スペースが必要な場所、および高揚程が必要な状況に適しています。一般的な用途には、高層ビルの給水、都市給水、工業用循環冷却水システム、軸流ポンプ、斜流ポンプなどが含まれます。-
要約すると、横型遠心ポンプと縦型遠心ポンプにはそれぞれ長所と短所があります。実際のニーズと現場の状況に基づいて選択する必要があります。

04.遠心ポンプの調整弁が固着するとどのような現象が起こるのですか？どのように操作すればよいのでしょうか？

1. 直結方式から角接続方式に変更
直接接続は逆S流パターンで、複雑な流路と上下のチャンバーに多くのデッドゾーンがあり、培地が沈降する領域を提供します。媒体が90度ベンドパイプを通過するように流れる角接続は、エロージョン特性が良く、デッドゾーンが小さいため、流線型の設計が容易です。そのため、調整弁で軽度の詰まりが発生した場合には、アングル弁に変更して適用することが可能です。
2. スロットルバルブのクリアランス方式の拡大
媒体に固形粒子やパイプラインからの浸食生成物（溶接スプライスや錆など）が含まれており、スロットルバルブの開口部を通過できず、詰まり、詰まり、その他の一般的な障害が発生する場合は、クリアランスの大きいスロットルバルブを使用できます。- スロットルバルブの総面積は、換気窓または開口した口を持つバルブコアのようなもので、その総面積は円上に均等に分布するのではなく集中しています。一般的な障害は、この方法で簡単に削除できます。シングルシートバルブやダブルシートバルブの場合、ピストンポンプのバルブコアをV型マウスバルブコアに変更したり、スリーブバルブなどに変更したりすることができます。
3. 洗浄方法
パイプライン内の溶接スプライス、錆、ゴミなどにより、スロットルバルブの開口部、ガイド位置、ロアバルブカバーのバランスホール壁の詰まりや詰まりが発生し、バルブコアの傾斜面、ガイド面、突出面に損傷や傷が発生する可能性があります。これは、新しいシステムのコミッショニング中、またはメンテナンス後の再コミッショニングの初期段階でよく発生します。-それはよくある故障です。このような場合、バルブを分解して洗浄し、破片を除去し、必要に応じて損傷した突出面を研磨する必要があります。同時に、下部プラグを開いてバランス穴から下部バルブカバーに落ちた破片を洗い流し、パイプラインを清掃する必要があります。操作前に調整バルブを全開にし、一定時間媒体を流した後、通常の操作に戻してください。
4. パイプラインフィルター方式の導入
特定の直径を備えた調整バルブ、特に流量調整が非常に小さい調整バルブの場合、スロットルバルブのクリアランスは非常に小さくなります。媒体中に破片があってはなりません。このような状況により詰まりが発生した場合は、媒体のスムーズな通過を確保するために、スロットルバルブの前のパイプラインにフィルター装置を設置してください。位置決め装置を備えた調整弁の場合、位置決め装置の動作に異常がある場合、スロットルバルブ開度の油圧バルブブロックの詰まりが一般的な故障です。したがって、位置決め器を動作させる場合にはエア源を確保する必要があります。一般的な方法は、位置決め器の前の空気源配管にガスフィルターと減圧弁を設置する方法です。
5. メディア侵食法
媒体自体の侵食エネルギーを利用して、沈殿や閉塞が起こりやすいアイテムを侵食して除去します。これにより、バルブの閉塞防止効果が向上します。{0}}一般的な方法には次のようなものがあります: フロークローズドアプリケーションに変更する-。可動オイル回路プレートを使用します。スロットルバルブ開度を最も侵食しやすい位置に配置する方法であり、この方法ではバルブ構成材料の耐侵食性を向上させるために特別な注意が必要です。
6. 外部侵食法
沈降しやすいメディアや液体粒子を含むメディアの場合、一般バルブの調整時にスロットルバルブの開度やガイド位置、バルブカバーの下栓などで詰まりが発生することがよくあります。外部エロージョンガスと蒸気はバルブカバーの下部プラグに接続できます。バルブが詰まったり詰まったりした場合は、調整バルブを動かさずに外部のガスバルブまたは蒸気バルブを開いてバルブを清掃すると、バルブが正常に動作します。
上記の 6 つの方法は、遠心ポンプの調整弁によくある詰まり現象を基本的に解決できます。

05.遠心ポンプの出口バルブを長時間閉めたまま運転しても大丈夫ですか？

遠心ポンプの出口バルブを長期間完全に閉じることはお勧めできません。出口バルブを長期間閉めると、次の問題が発生する可能性があります。-
過熱：遠心ポンプの出口バルブが閉じていると、ポンプ内の液体が流れなくなります。これにより液体が継続的に循環し、温度が徐々に上昇します。温度が高すぎるとポンプ内部部品が破損し、事故につながる恐れがあります。
摩耗の増加: ポンプ内の液体が流れないため、インペラは同じ液体中で回転し続けることになり、インペラやその他のコンポーネントの摩耗が加速する可能性があります。
モーターの過負荷: 遠心ポンプの出口バルブが閉じると、ポンプのヘッド圧力が上昇し、モーターに過負荷が発生し、寿命に影響を与える可能性があります。
キャビティ内の過剰な内圧: 出口バルブを長期間閉じていると、ポンプキャビティ内の圧力が継続的に上昇し、ポンプ本体の破裂などの重大な事故につながる可能性があります。{0}}
したがって、遠心ポンプの運転中は、出口バルブを長時間閉じないようにすることが賢明です。ポンプの出力流量を調整する必要がある場合は、より安全で信頼性の高いポンプ動作を実現するために、周波数変換器などの制御デバイスを使用することをお勧めします。

06.渦巻ポンプの出口配管にはどのようなバルブを取り付ければよいですか？

1. 給水ポンプの入口と出口には調節弁を設置し、出口には逆止弁を設置する必要があります. 2. 吸引プールの水位が給水ポンプの水位より低い場合は、給水ポンプの入口に底弁を設置し、同時に水を充填するためのパイプラインとバルブを設置する必要があります。または、ウォーターポンプ用の水を充填するための他の設備を提供する必要があります. 3. 複数のウォーターポンプを備えたシステムの場合は、メインバルブと連絡バルブを設置する必要があります. 4. 設置用の対応する制御機器。
