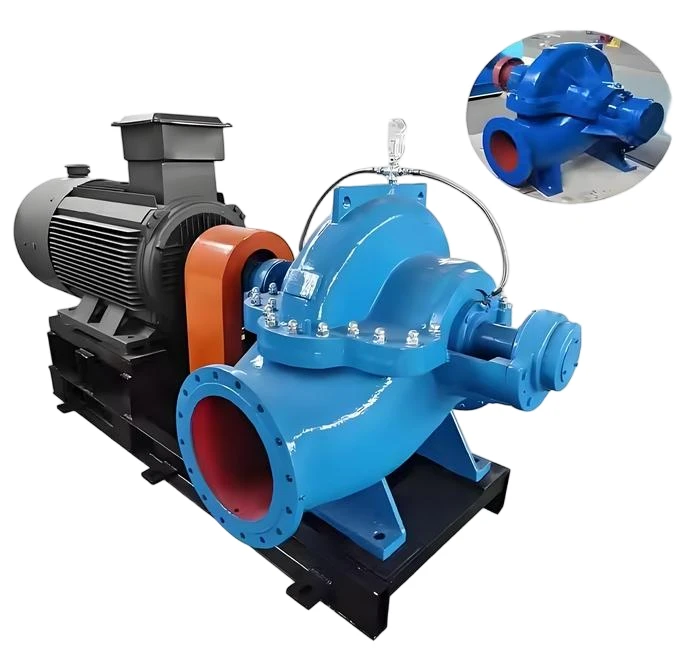

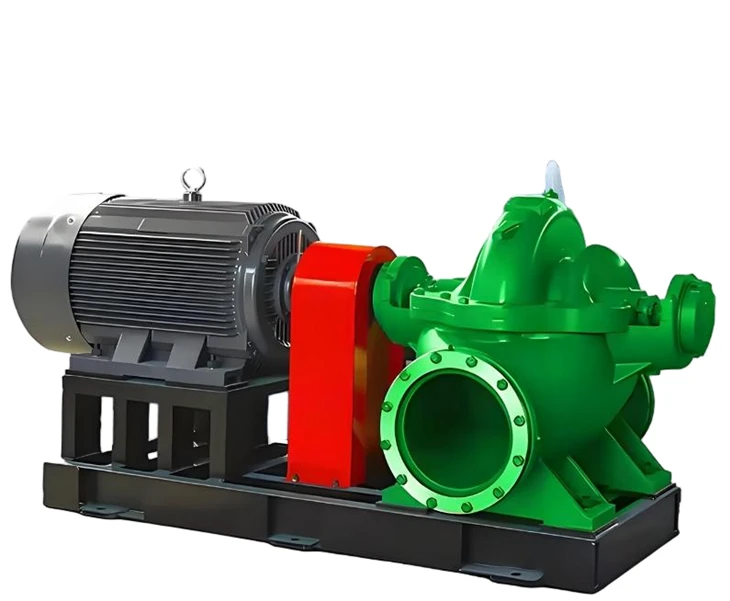

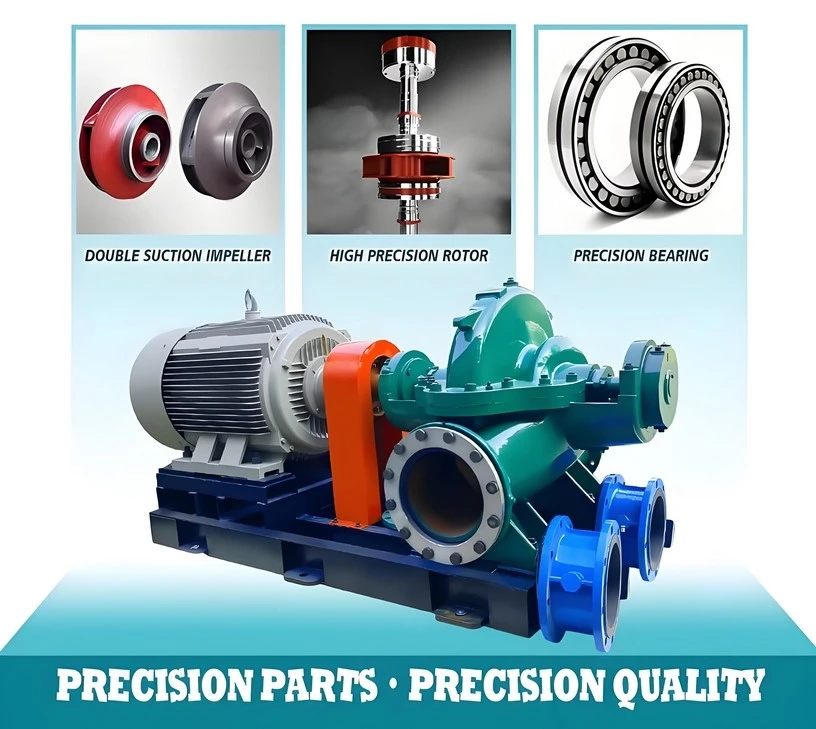

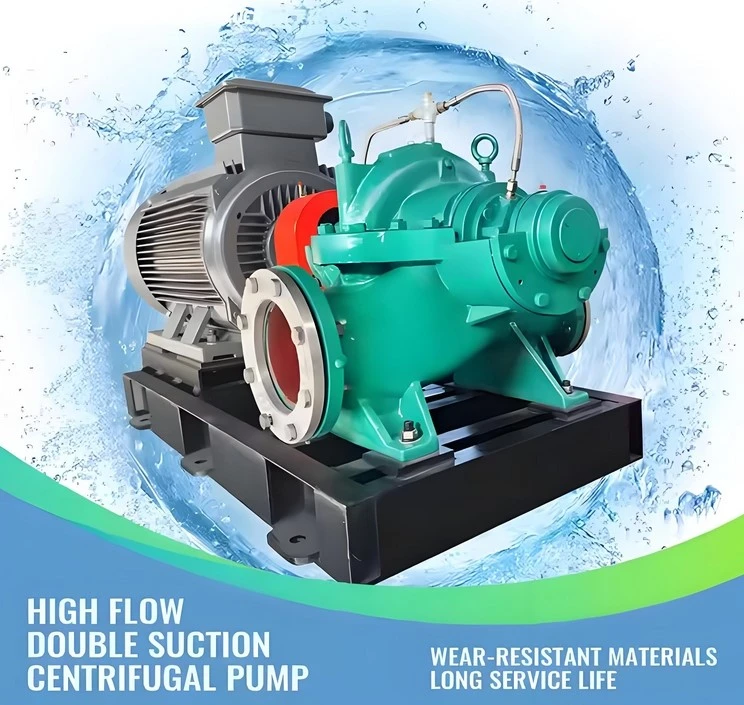

二重吸引遠心ポンプ電気モーター

名前：s、shタイプシングル-ステージダブル-吸引遠心ポンプ
製品の紹介：
S、SHタイプシングル-ステージダブル-吸引遠心ポンプ
製品の概要：これは、ポンプシェルの中央にある単一のステージと二重吸引を備えた遠心ポンプです。きれいな水または水に似た物理的および化学的特性を持つ他の液体を汲み上げるために使用されます。輸送される液体の温度は、80度を超えてはなりません。

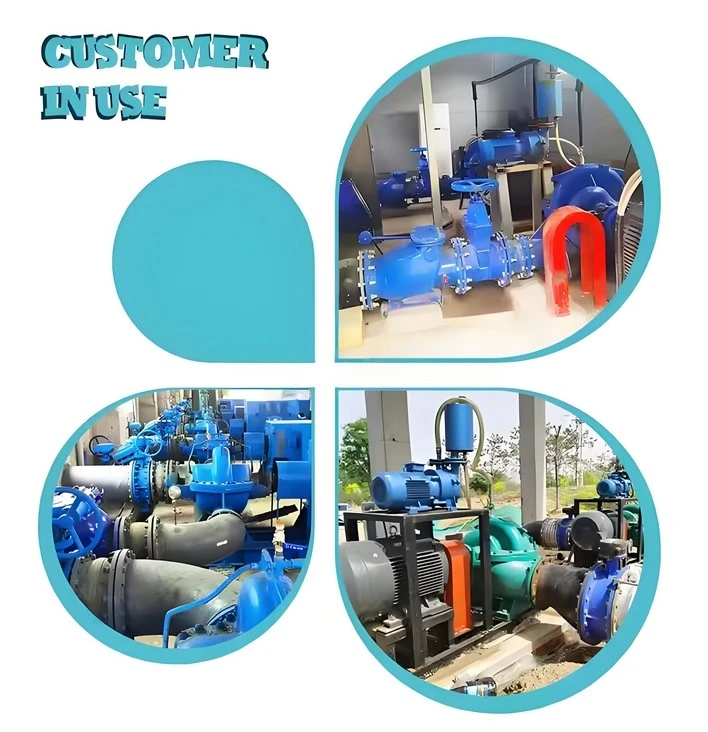

主なアプリケーション：工場、鉱山、都市の給水、発電所、農地灌漑、さまざまな水保護区プロジェクトに適しています。
モデルの重要性：
S型の構造特性single -ステージdouble -吸引遠心ポンプ
1。コンパクトな構造、美しい外観、良好な安定性、簡単なインストール。
2.スムーズな操作、最適化された二重吸引インペラーは軸方向の力を最小限に抑え、優れた油圧パフォーマンスインペラーブレードにより、遠心ポンプの優れた性能が保証されます。ポンプシェルの内面とインペラーの表面には、アンチ-キャビテーション性能があります。
3.ベアリングは、SKFおよびNSKベアリングを使用して、スムーズな動作、低ノイズ、長いサービス寿命を確保します。
4.シャフトシールは、機械シールまたは梱包シールを使用します。 8,000時間の操作で漏れがないことを保証できます。
5。遠心ポンプの設置形式：アセンブリは調整を必要としません。 ON -サイトの使用条件に従って、垂直または水平方向の方法でインストールできます。
6.自己-プライミングデバイスを追加すると、自動水分摂取量を実現できます。つまり、底バルブを設置する必要はなく、真空ポンプの必要も、逆流の必要もなく、遠心ポンプを開始できます。

このタイプのポンプの吸引および排出ポートはどちらもポンプシャフトの中心線の下にあり、シャフトラインに対して水平方向を形成します。メンテナンス中に、入口と出口の水道管またはモーターを解体する必要はありません。回転方向の観点から見ると、ポンプは時計回りに回転します。 /ユーザーの要件によると、反時計回りに回転することもあります。
ポンプの主なコンポーネントには、ポンプボディ、ポンプカバー、インペラ、シャフト、二重吸引シーリングリング、シャフトスリーブなどが含まれます。
ポンプボディとポンプカバーは、インペラの作業チャンバーを形成します。インレットとアウトレットの水フランジには、真空ゲージと圧力ゲージを設置するためのパイプスクリューホールがあります。入口と出口の水フランジの下部には、水を排出するためのパイプスクリュー穴があります。
静的バランスの検証を受けたインペラーは、シャフトの袖の2つの側面ブッシングナットでシャフトに固定されています。その軸方向の位置は、ブッシングナットを通して調整できます。
ポンプシャフトは、2つのシングル- rowラジアルボールベアリングによってサポートされています。ベアリングはベアリングハウジングに設置され、ポンプボディの両端に設置され、グリースで潤滑されます。
二重吸引シーリングリングは、ポンプの圧力チャンバーから吸引チャンバーへの水の漏れを減らすために使用されます。

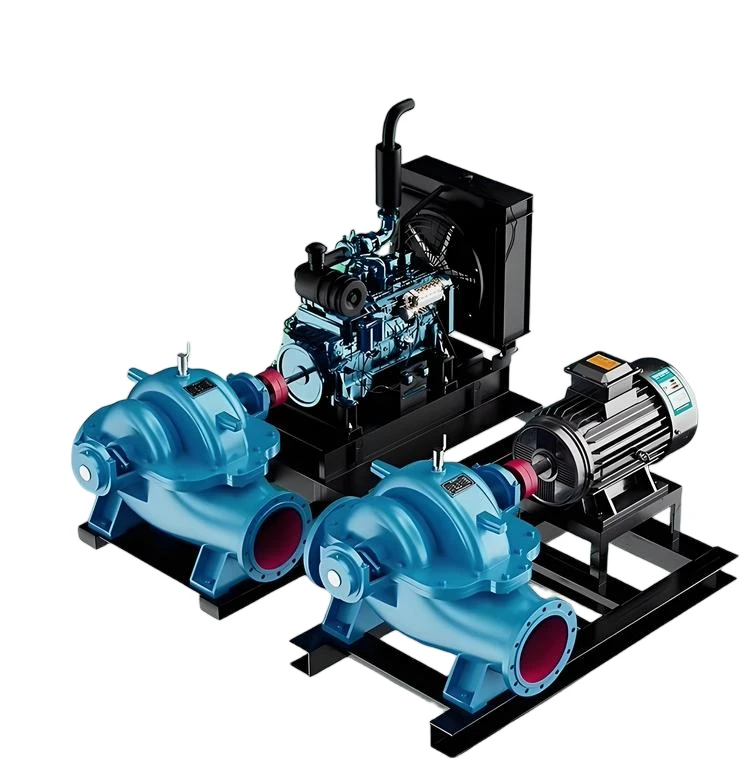

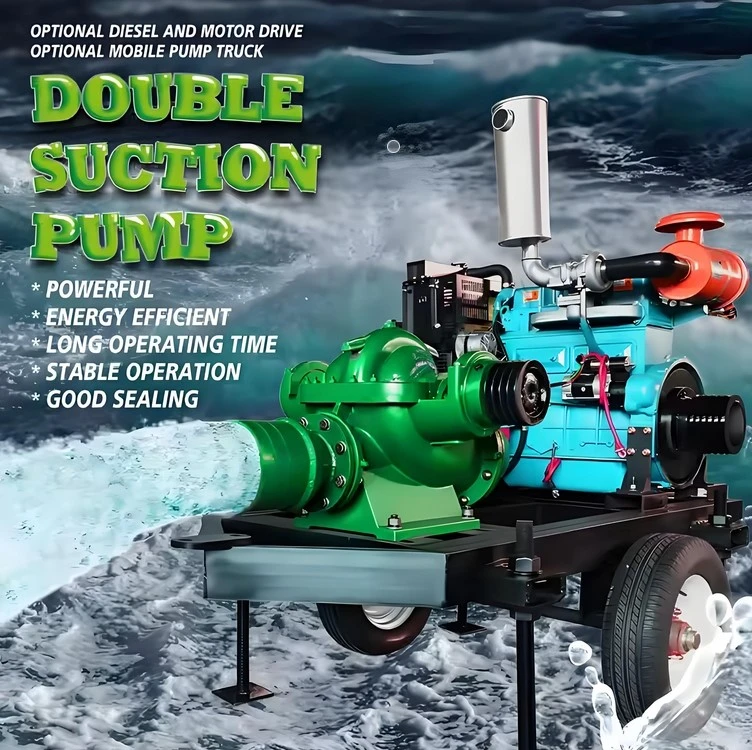

ポンプは、弾性カップリングを介してモーターによって直接駆動されます。内燃エンジンは、必要に応じて電源として使用することもできます。
シャフトシールはソフトパッキングシールです。ユーザーの要件によれば、機械的なシール構造を採用できます。

SおよびSH型ポンプの吸引および排出ポートは、どちらもポンプシャフトの中心線の下、水平方向、およびシャフトの垂直位置にあります。ポンプカバーは、ダブル-ヘッドボルトと円錐形の位置決めネジを使用してポンプボディに固定されているため、水の入口、排出パイプライン、モーターを解体することなく、ポンプ内のすべての部品を開いて検査するのに便利です。トランスミッション方向の観点から、SHタイプポンプは反時計回りに回転します。 Sタイプポンプは時計回りに回転します。
SおよびSH型ポンプの主なコンポーネントには、ポンプボディ（1）、ポンプカバー（2）、インペラ（3）、シャフト（4）、二重吸引シーリングリング（5）、シャフトスリーブ（6）、およびベアリングが含まれます。
ポンプボディ（1）は鋳鉄でできています。ポンプカバーで作業チャンバーを形成します。インレットとアウトレットの水路のフランジには、真空ゲージと圧力ゲージを取り付けるためのパイプねじ穴があります。ポンプネックの最下部には、水を排出するためのパイプスクリューホールがあります。
ポンプカバー（2）は鋳鉄製です。ウォーターシールパイプとベントパイプを取り付けるためのパイプスクリューホールと、上部のポンプカバー用のリフティングフックがあります。
インペラ（3）は鋳鉄で作られています。その形状は対称です。 2つの壁の間にねじれた刃があります。液体は両側からインペラーに入ります。製造中に静的バランステストを受けます。
（4）は、高-高品質の炭素鋼で作られています。シャフトの中心はインペラーで、ボルト、シャフトスリーブ、シャフトスリーブの両側のナットを使用して固定されています。シャフトの右端は、カップリングを取り付けるためのもので、モーターに直接接続されています。カップリング端ではベルト伝達は許可されていません。ベルト伝送が必要な場合は、プーリーをサポートするために追加のサポートフレームを設定する必要があります。
（5）鋳鉄製です。ポンプの高-圧力が水の入口部分に戻るのを防ぐために、二重吸引シーリングリングに突出した半-円形リングが作られ、ポンプボディに埋め込まれて二重吸引シーリングリングを固定します。それは簡単に損傷した部分であり、着用すると、スペアパーツに置き換えることができます。
（6）鋳鉄製です。インペラの位置を固定し、詰め物ボックスのシャフトの摩耗を保護するために使用されます。それは簡単に損傷した部分であり、着用すると、スペアパーツに置き換えることができます。
SとSHタイプのポンプには2つのサポートがあります。彼らは、カップリングの端近くのベアリングハウジング（14）に設置されているシングル- rowラジアルボールベアリングを使用します。もう一方の端は、ベアリングコンポーネントBと呼ばれます。それらはグリースで潤滑されています。インペラーは完全に対称的であるため、理論的には、ポンプは軸力を生成しません。ただし、製造中にポンプの両側にある水流の通路とシーリングリングで同じギャップを達成することは困難です。したがって、ポンプに軸方向の力の生成が可能になります。軸方向の力と振動力は、単一-行のラジアルボールベアリングのベアリング成分bによって負担されます。
梱包はシールとして機能し、空気がポンプに入るのを防ぎ、大量の液体が漏れないようにします。梱包シールは、ポンプボディとポンプカバー、梱包腺、梱包リング、梱包スリーブ、梱包によって形成された詰めチャンバーで構成されています。ポンプボディからの少量の高い-圧力は、外部の水シールパイプ（または内部水タンク）と包装リングを通過し、包装室に流れ込み、ウォーターシールとして機能します。
梱包の緊張は適切でなければなりません。きつすぎたり、緩すぎたりしないでください。液体がドロップごとに染み出すことができるようにする必要があります。梱包がきつすぎると、ベアリングが熱くなりやすく、消費電力が増加します。梱包が緩すぎると、液体の漏れが大きくなり、ポンプの効率が低下します。
