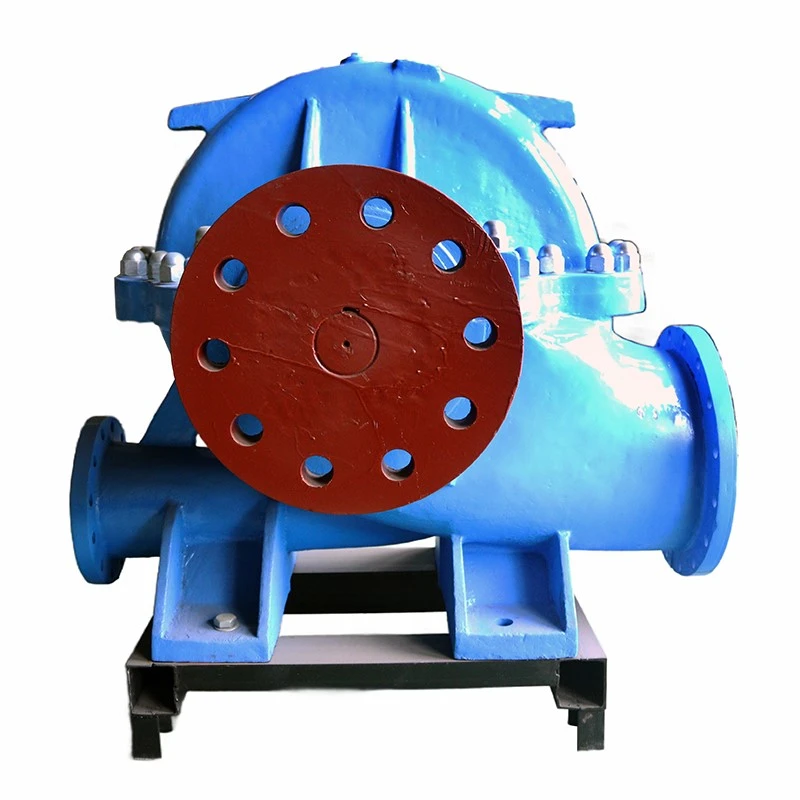

大きな容量分割ケーシングウォーターポンプは、二重吸引水ポンプであり、物理的および化学的特性できれいな水または同様の液体を汲み上げるために使用されます。ポンプの建設と材料を変更した後、重い砂と泥の水、またはさまざまな腐食性を扱うことができます。ポンピングされた液体の温度を80度超えないでください。ポンプは、主に工場、鉱山、化学産業、石油、都市、水力発電所、さまざまな保護プロジェクト、農場の灌漑などに適しています。
ポンプのモデルは意味を表します
300S-58A
300：吸引直径（mm）
S：単一段階の二重吸引スプリットケース遠心ポンプ
58：ヘッド（m）
A：初めてインペラーが切断されます
建設の説明
ポンプの吸引と放電は両方ともポンプシャフトの中心線の下にあり、シャフトの中心線に垂直であり、水平方向に進みます。修理のためにモーターとアウトレットと入口パイプを降ろす必要はありません。
ポンプの主要部分：ポンプケーシング、ポンプカバー、インペラ、シャフト、ダブルサクションシールリング、シャフトスリーブ、ベアリングなど。これらは、細かい炭素鋼で作られているシャフト材料を除き、鋳鉄製です。
インペラワーキングハウスは、ポンプケーシングとポンプカバーで構成されています。真空メーターと圧力計を設置するためのねじ穴は、吸引フランジと排出フランジに個別に配置されています。吸引または排出フランジの底に、排水用の穴があります。
インペラワーキングハウスは、ポンプケーシングとポンプカバーで構成されています。真空メーターと圧力計を設置するためのねじ穴は、吸引フランジと排出フランジに個別に配置されています。吸引または排出フランジの底に、排水用の穴があります。
インペラーは静的バランステストが行われました。シャフトの袖とシャフトスリーブナットによってシャフトに固定されており、軸方向の位置をスリーブナットで調整できます。インペラの軸方向の力のバランスをとるためのインペラーの対称分布。
ポンプシャフトは、2つのシングルラジアルボールベアリングによって支えられています。ポンプケーシングの端に取り付けられたベアリングは、ベアリングボディに設置され、Caベースグリースで潤滑されます。二重吸引シールリングは、吸引ウォーターハウスに戻るプレッシャーウォーターハウスから漏れた水を減らすために使用されます。
大きな容量分割ケーシング水ポンプは、柔軟な結合を通じてモーターによって駆動されます。また、必要に応じてディーゼルエンジンによって駆動することもできます。
シャフトシールはシールを梱包しています。梱包リングは、ポンプに空気が漏れたり冷却潤滑シーリングを防ぐために詰め物の間に設置されており、ポンプの動作中に、ポンプカバーの水平方向に分割された面の溝が水シールとして機能することによって、少し高い圧力水が詰め込まれています。
機械シールは、ユーザーの要件に依存します。
断面図
1.ラウンドナット
2.担当住宅b
3.ビアリングリング
4.腺腺b
5.水脱落者
6.ポンプケーシング
7.ポンプカバー
8.吸引シールリング
9.Impeller
10.シェントスリーブ
11.パッキングブッシュ
12.パッキング
13.パッキングリング
14.シャフト
15.シェントスリーブナット
16.腺腺a
17
18.ベアリング
19. bearing家a
20.カップリング
標準性能の表
|
ポンプモデル |
容量 Q (m3/h) |
頭 H (m) |
スピード n （r/min） |
パワーP（KW） |
効率 η (%) |
（NPSH） r (m) |
インペラー 直径 （mm） |
ポンプ 重さ （kg） |
|
|
軸 力 |
モーター 力 |
||||||||
|
250S24 （10sh -13） |
360 485 576 |
27 24 19 |
1450 |
33.1 37.2 36.7 |
45 |
80 85 81 |
3.8 |
Φ285 |
370 |
|
250S24A （10sh -13 a） |
342 414 482 |
22.2 20.3 17.4 |
1450 |
25.8 27.6 28.6 |
37 |
80 83 80 |
3.8 |
Φ280 |
370 |
|
250S14 （10sh -19） |
360 485 576 |
16 14 11 |
1450 |
19.8 23.1 28.7 |
30 |
79 80 60 |
3.8 |
Φ270 |
340 |
|
250S14A （10sh -19 a） |
320 432 504 |
13.7 11 8.6 |
1450 |
15.5 16.6 20.3 |
22 |
77 78 58 |
3.8 |
Φ247 |
340 |
|
300S90 （12sh -6） |
590 790 936 |
93 90 82 |
1450 |
202 243 279 |
315 |
74 79.6 75 |
4.2 |
Φ531 |
840 |
|
300S90A （12sh -6 a） |
576 756 918 |
86 78 70 |
1450 |
190 217 247 |
280 |
71 74 71 |
4.2 |
Φ500 |
840 |
|
300S90B （12sh -6 b） |
540 720 900 |
72 67 57 |
1450 |
151 180 200 |
220 |
70 73 70 |
4.2 |
Φ470 |
840 |
|
300S58 （12sh -9） |
576 790 972 |
63 58 50 |
1450 |
131.7 148.5 165.5 |
200 |
75 84 80 |
4.8 |
Φ435 |
809 |
|
300S58A （12sh -9 a） |
529 720 893 |
53 49 42 |
1450 |
100.4 118.6 131 |
160 |
76 81 78 |
4.8 |
Φ410 |
809 |
|
300S58B （12sh -9 b） |
504 684 835 |
47.2 43 37 |
1450 |
88.7 104 111.4 |
132 |
73 77 75.5 |
4.7 |
Φ390 |
809 |
|
300S32 （12sh -13） |
612 790 900 |
36 32 28 |
1450 |
73.1 81 84.7 |
110 |
82 85 81 |
4.8 |
Φ348 |
709 |
|
300S32A （12sh -13 a） |
551 720 810 |
31 26 24 |
1450 |
58.1 61.4 68 |
75 |
80 83 78 |
4.8 |
Φ324 |
709 |
|
300S19 （12sh -19） |
612 790 935 |
22 19 16 |
1450 |
45.9 47.5 47.9 |
55 |
80 86 85 |
5.2 |
Φ293 |
487 |
|
300S19A （12sh -19 a） |
504 720 829 |
20 16 13 |
1450 |
38.7 39.2 39.1 |
45 |
71 80 75 |
5.2 |
Φ268 |
487 |
|
300S12 （12sh -28） |
612 790 900 |
14.5 12 10 |
1450 |
30.2 30.4 33.1 |
37 |
80 84.8 74 |
5.5 |
Φ251 |
660 |
|
300S12A （12sh -28 a） |
522 684 792 |
11.8 10 8.7 |
1450 |
23.3 23.9 24.7 |
30 |
72 78 76 |
5.5 |
Φ251 R122 |
660 |
