遠心式ケミカルポンプ

遠心式ケミカルポンプ

製品の説明 IH シングルステージ単吸引ケミカルポンプ-は、Tianyi Pump Valve が製造するカンチレバー遠心ポンプです。 ISO2858 国際規格に準拠しており、主に固体粒子を含まない腐食性液体や同様の水のような媒体を輸送するために使用されます。-
お問い合わせを送る
説明

製品説明

30-3

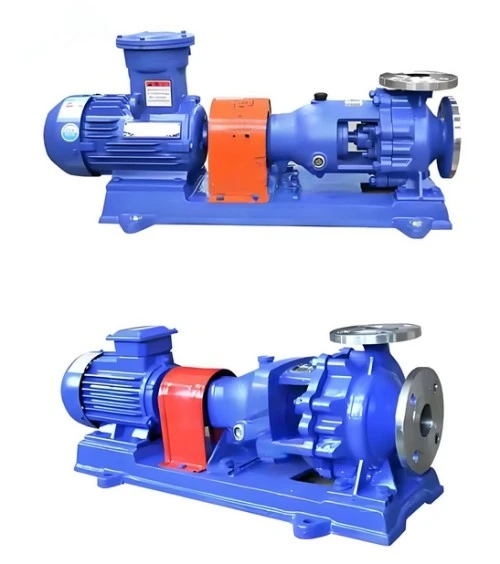

IH 単-段単吸入-ケミカル ポンプは、Tianyi Pump Valve が製造するカンチレバー遠心ポンプです。 ISO2858 国際規格に準拠しており、主に化学、石油、冶金などの業界で固体粒子を含まない腐食性液体や同様の水のような媒体を輸送するために使用されます。{4}}これは、従来の F- タイプの耐腐食性-遠心ポンプ [1] に代わる、効率的かつ省エネの製品として位置付けられています。-
このポンプは軸方向吸込み放射状吐出構造を採用しており、流量は6.3~400m3/h、揚程は5~125mに達します。 1450/2900 r/min のデュアル速度構成が装備されています。-輸送される媒体の温度範囲は-20度から105度ですが、特別な冷却条件下では280度まで拡張できます。ポンプ本体は台足支持構造を採用しており、パッキンシールタイプとメカニカルシールタイプの両方に対応しています。ユーザーは、ISO3069規格に準拠した作業条件に応じてシール方式を選択できます。インペラの外径は切断性能に合わせて調整でき、入口直径 50 ~ 200 mm、出口直径 32 ~ 150 mm、出力範囲 0.55 ~ 90 kW に適しています。



そのマーキング、定格性能、寸法は国際規格 ISO2858 と同等です。広い性能範囲、高効率、高い「3 化」レベル、便利なメンテナンスが特徴です。-その効率は、F- タイプのポンプよりも平均して 5% 高くなります。これは国家的に奨励されている省エネ製品です。-
IH式ケミカルポンプで輸送される媒体の温度範囲は-20度~105度です。必要に応じて、高温の媒体を輸送するために冷却手段を採用できます。化学工学、石油、冶金、電力、製紙、食品、医薬品、環境保護、廃水処理、水と同様のさまざまな腐食性または非汚染媒体を輸送するための合成繊維などの産業に適しています。

30-17



製品型式



ポンプの種類 能力(m3/h) 頭(m) モーター出力(kw) 速度(r/min)
IH50-32-125 7.5 23 2.2 2900
IH50-32-160 7.5 34.5 3 2900
IH50-32-200 7.5 51.8 5.5 2900
IH50-32-250 7.5 82 11 2900
IH65-50-125 15 21.3 3 2900
IH65-50-160 15 34.2 5.5 2900
IH65-40-200 15 53.2 11 2900
IH65-40-250 15 81.2 15 2900
IH65-40-315 15 126.8 30 2900
IH80-65-125 30 23.2 5.5 2900
IH80-65-160 30 36 11 2900
IH80-50-200 30 55.2 15 2900
IH80-50-250 30 84 30 2900
IH80-50-315 30 128 48 2900
IH100-80-125 60 23.7 11 2900
IH100-80-160 60 37 15 2900
IH100-65-200 60 56 22 2900
IH100-65-250 60 88 37 2900
IH100-65-315 60 132 75 2900
IH125-100-200 120 61 45 2900
IH125-100-250 120 90 75 2900
IH125-100-315 120 132.5 110 2900
IH125-100-400 60 52 30 1450
IH150-125-250 120 24.8 30 1450



製品パラメータ



30-9

IH シングルステージ単吸込ケミカルポンプ-は、主に次のコアコンポーネントで構成されています。
ポンプ本体とポンプカバーです。
ポンプ本体はベースフットサポート構造を採用しています。{0}入口は水平、出口は垂直上向きになっており、ベースに直接固定できます。ポンプカバーはキー溝により中間サポートに固定され、接続部品を介してポンプ本体と密接に接続されます。インペラ
コア動力コンポーネントとして、インペラは回転を通じてエネルギー伝達を実現し、その設計はポンプの流量と揚程に直接影響します。. 34
シーリングシステム
シールリングとシャフトシール装置を含むシールリングはポンプ本体とインペラの間に配置され、媒体の漏れを防ぎます。シャフトシールはパッキンシールまたはメカニカルシールとして選択でき、輸送媒体の特性に応じて選択します。
サスペンションコンポーネント
中間サポートの締まり嵌めによってポンプ本体をサポートし、入口および出口パイプラインまたはポンプ本体を分解せずにローターコンポーネントを個別に検査できるようにします。
シャフトと中間サポート
シャフトは羽根車とモーターを接続し、中間サポートはポンプ本体とサスペンションを接続する役割を果たします。
材料の選択
輸送媒体の特性(温度、腐食性など)に応じて、ポンプ本体、インペラ、その他の部品をフッ素樹脂やステンレス鋼などの耐食性素材で作ることができます。{0}



応用シナリオ



石油および化学産業、電力および冶金、化学肥料および農薬、合成繊維、紙および染色、食品および医薬品、航空宇宙および海洋。

主に石油、化学工学、冶金、電力、製紙、食品、医薬品、環境保護などの産業に応用されており、都市の給排水システム、農業用灌漑プロジェクト、水に似た物理的または化学的性質を持つ液体の輸送にも広く使用されています。

30-4
