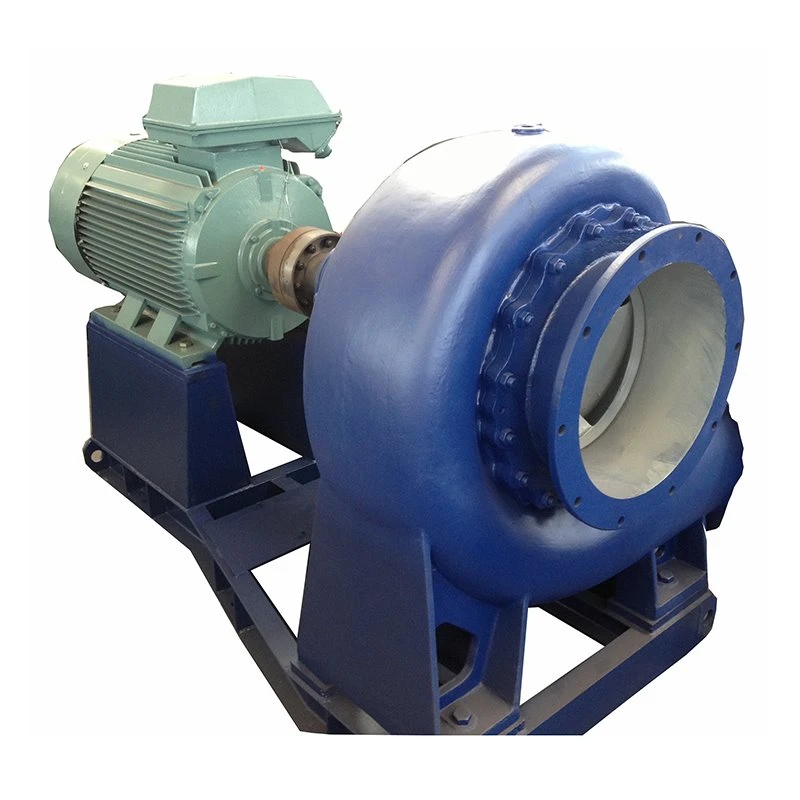

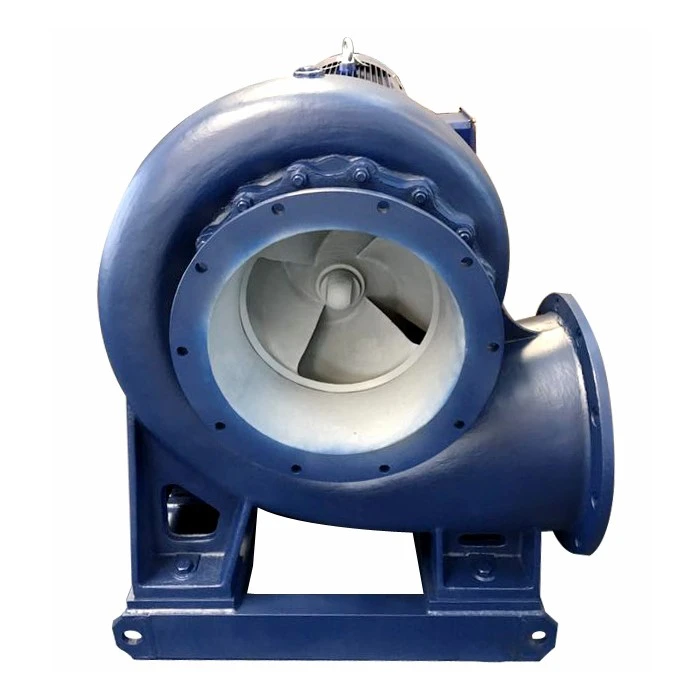

混合フローポンプは、水平、単一段階の単一吸収ポンプです。きれいな水または他の液体を水に似た物理的および化学的特性で伝えるのに適しています。運ばれた液体の温度は、農地灌漑、産業および都市の給水と排水およびその他の機会で幅が広く使用される50度を超えてはなりません。

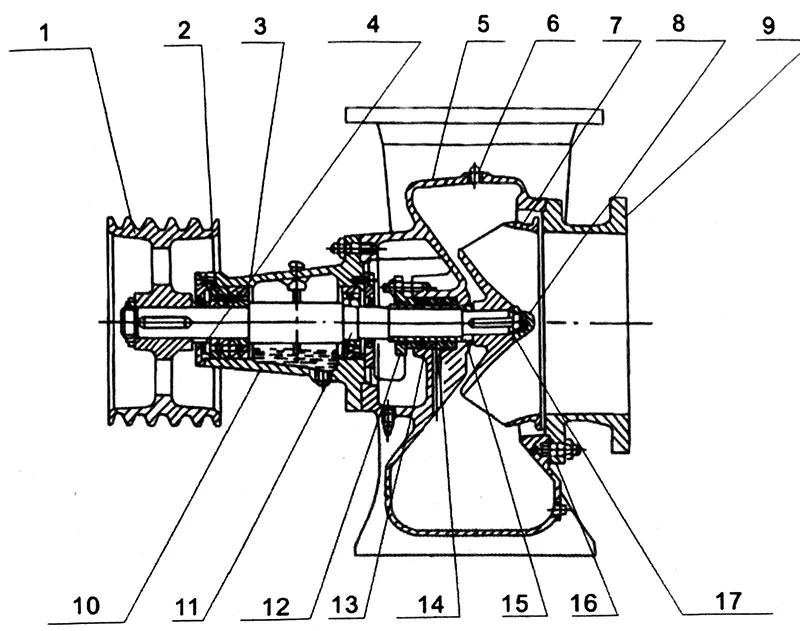

チャート
1. プーリー
2.ギアカバー
3. bearing
4.ボディエンドカバーを担う
5.パンプボディ
6.プラグ
7.インペラ
8.Impellerナット
9.ポンプカバー
10. bearing体
11.シャフト
12.腺のパッキング
13.パッキング
14.パッキングリング
15.シャフトスリーブ
16.ペーパーパッド
17.Impeller Nut
300hw -7 s
300：ポンプの入口と出口の直径（mm）
HW：Vortexシェル混合フローポンプ
7：ヘッド（m）
S：構造スタイル
1.シンプルな構造、信頼できる使用、便利な装飾、高効率、小型、軽量。

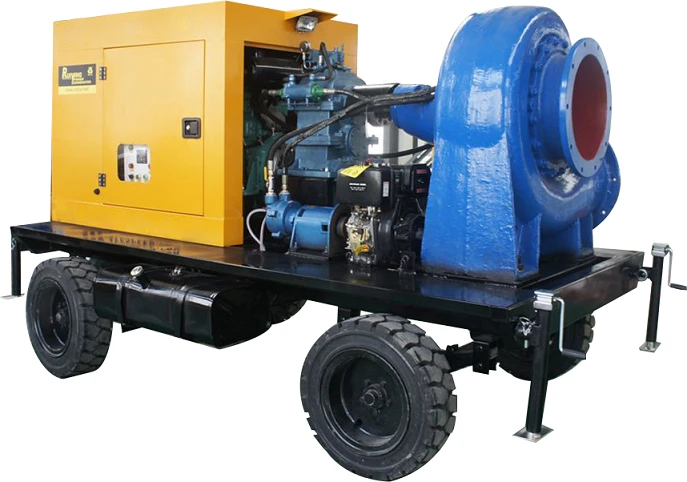

2.送信方法には、直接送信と可変速度伝送が含まれます。一般的に使用されるパワーエンジンは、電気モーターとディーゼルエンジンです。

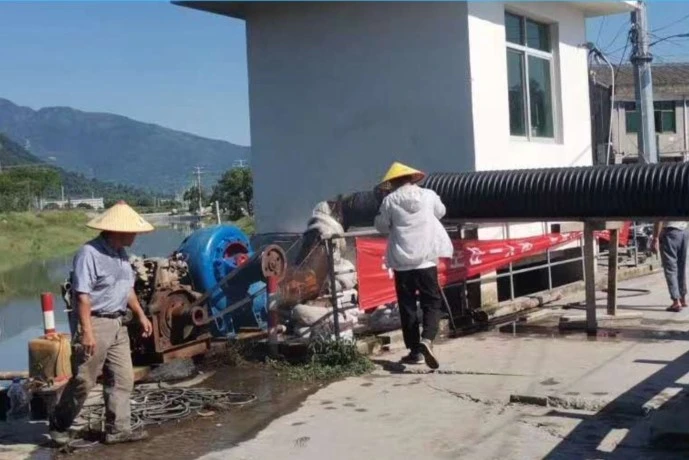

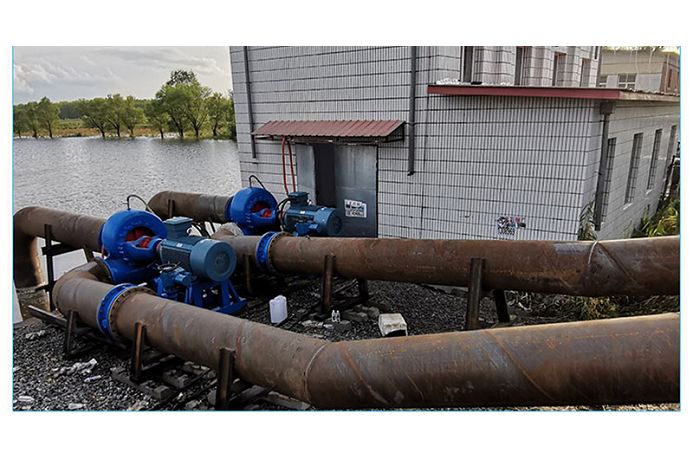

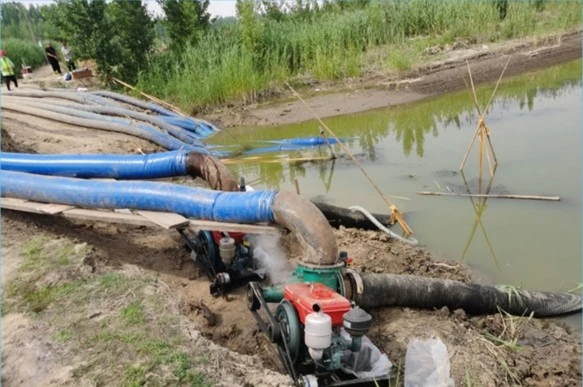

アプリケーションシナリオ
パフォーマンスパラメーター
|
タイプ |
容量 |
頭 (m) |
スピード （r/min） |
効率 (%) |
シャフトパワー （KW） |
NPSH (m) |
|
|
(L/S) |
(m3/h) |
||||||
|
100hw -5 |
25 |
90 |
5.0 |
2900 |
79 |
1.55 |
4.0 |
|
100hw -8 |
25 |
90 |
8.0 |
2900 |
81 |
2.42 |
4.0 |
|
100hw -12 |
25 |
90 |
12.5 |
2900 |
81 |
3.78 |
4.0 |
|
150hw -5 |
50 |
180 |
5.0 |
1450 |
82 |
2.99 |
2.7 |
|
150hw -8 |
50 |
180 |
8.0 |
1450 |
82 |
4.78 |
2.7 |
|
150hw -12 |
50 |
180 |
12.5 |
2900 |
82 |
7.47 |
6.0 |
|
200hw -4 |
95 |
340 |
4 |
1060 |
81 |
4.60 |
4.0 |
|
200hw -5 |
100 |
360 |
5.0 |
1450 |
81.5 |
6.01 |
4.0 |
|
200hw -8 |
100 |
360 |
8.0 |
1450 |
83.5 |
9.39 |
4.0 |
|
200hw -12 |
100 |
360 |
12.5 |
1450 |
83.5 |
14.68 |
4.0 |
|
250hw -4 |
125 |
450 |
4.2 |
980 |
82.5 |
6.30 |
4.0 |
|
250hw -5 |
150 |
540 |
5.0 |
1180 |
82 |
8.97 |
4.0 |
|
250hw -7 |
125 |
450 |
7.0 |
980 |
83 |
10.5 |
4.0 |
|
250hw -8 |
150 |
540 |
8.0 |
1180 |
84 |
14.01 |
4.0 |
|
250hw -12 |
150 |
540 |
12.5 |
1180 |
84 |
21.88 |
4.0 |
|
300hw -4 |
197 |
710 |
4.0 |
780 |
83.5 |
4.40 |
4.0 |
|
300hw -5 |
220 |
792 |
5.0 |
970 |
83 |
12.99 |
4.0 |
|
300hw -7 |
216 |
780 |
7.0 |
980 |
84 |
17.70 |
4.0 |
|
300hw -8 |
220 |
792 |
8.0 |
970 |
85 |
20.30 |
4.0 |
|
300hw -12 |
220 |
792 |
12.5 |
970 |
85 |
31.72 |
4.0 |
|
350hw -4 |
278 |
1000 |
4.3 |
980 |
85 |
16.6 |
4.5 |
|
350hw -8 |
278 |
1000 |
8 |
980 |
85.5 |
25.5 |
4.5 |
