サンプスラリーポンプは、鉱業、建設、廃水処理など、さまざまな業界で使用される重要な機器です。研磨および腐食性のスラリーを効果的に処理するように設計されています。サンプスラリーポンプの開始方法を理解することは、適切な動作、寿命、安全性を確保するために不可欠です。主要なサンプスラリーポンプサプライヤーとして、この分野で豊富な経験があり、スラリーポンプのサンプの開始方法に関する知識を共有できることを喜んでいます。
Direct On -line（dol）開始
Direct On -Line（DOL）開始は、サンプスラリーポンプを開始する最も簡単で最も簡単な方法です。この方法では、ポンプモーターは電源に直接接続され、開始時に完全な電圧がモーター端子に適用されます。
DOLの開始の主な利点は、そのシンプルさです。複雑な制御回路や追加の機器は必要ありません。つまり、初期コストが削減されます。また、高い開始トルクを提供します。これは、重要な慣性を克服したり、高い頭部に対して開始する必要があるポンプに有益です。
ただし、DOLの開始にはいくつかの欠点もあります。モーターが起動すると、通常は定格電流の5〜7倍の大きな突入電流が描かれます。この高い電流サージは、電源システムに電圧降下を引き起こす可能性があり、同じシステムに接続された他の電気機器に影響を与える可能性があります。さらに、高い開始トルクは、ポンプとその成分に機械的な応力をかける可能性があり、潜在的に早期の摩耗につながる可能性があります。
スター - デルタの開始
星 - デルタの開始は、サンプスラリーポンプで使用される3つの位相誘導モーターの開始電流を減らすための一般的な方法です。この方法では、モーターは最初に開始期間中に星構成で接続されます。モーターが特定の速度に達すると、通常の動作のためにデルタ構成に切り替えられます。
星接続中、モーターの各位相に適用される電圧は、ライン電圧の1/√3（約0.58）に減少します。その結果、開始電流は、モーターがデルタ構成で直接開始された場合に描画される電流の約3分の1にも削減されます。これにより、電源システムへの影響が大幅に減少します。
スター - デルタスターターは、3つのコンタクタ、タイマー、熱過負荷リレーで構成されています。タイマーは、スター接続とデルタ接続の間の時間間隔を制御するために使用されます。星の制限の1つ - デルタの開始の1つは、開始トルクも約1つの直接 - オンライン開始トルクに減少することです。したがって、この方法は、高い開始トルクを必要としないポンプにより適しています。
Auto-トランスの起動
自動 - トランスの起動は、サンプスラリーポンプモーターの開始電流を減らすために使用される別の方法です。自動変圧器を使用して、開始期間中にモーターに加えられた電圧を下げます。電圧を減らすことにより、開始電流も減少します。
Auto -Transformerにはいくつかのタップがあり、ユーザーが適切な開始電圧を選択できるようにします。これにより、Star -Deltaの開始に比べて柔軟性が向上します。モーターが一定の速度に達すると、自動変圧器がバイパスされ、モーターは完全な電圧供給に直接接続されます。
自動 - 変圧器の起動は、電圧の減少をより正確に調整できるため、星 - デルタの起動と比較してより高い開始トルクを提供できます。ただし、自動トランスはより高価であり、他の開始方法と比較してより多くのスペースが必要です。また、開始プロセス中に熱を生成し、適切に消散する必要があります。
ソフトスターター
ソフトスターターは、開始プロセスと停止プロセス中にモーターに適用される電圧を制御する電子デバイスです。低い値から完全な定格電圧まで電圧を徐々に増加させます。これは、ランプアップ時間として知られています。これにより、スムーズなスタートが生じ、ポンプのイングラッシュ電流と機械的応力が軽減されます。
ソフトスターターは、モーターの加速と減速を制御することもできます。これにより、ポンプシステムのウォーターハンマー効果を最小限に抑えることができます。さらに、これらは、過負荷保護、電圧保護、および位相の不均衡保護など、さまざまな保護機能を提供するようにプログラムできます。
ソフトスターターの利点の1つは、柔軟性です。さまざまなポンプの用途とシステムの要件に合わせて調整できます。ただし、ソフトスターターは従来の開始方法よりも高価であり、信頼できる操作を確保するために適切なメンテナンスが必要です。
可変周波数駆動（VFD）開始
可変周波数駆動（VFD）は、電源の周波数と電圧を変化させることにより、ポンプモーターの速度とトルクを制御する洗練されたデバイスです。 VFDでサンプスラリーポンプを起動すると、周波数はゼロから目的の動作周波数に徐々に増加し、スムーズで制御されたスタートが生じます。
VFDの開始にはいくつかの利点があります。モーターが低周波数で始まり、定格速度まで徐々に上昇するため、開始電流を大幅に減らすことができます。これは、電源システムを保護するだけでなく、モーターコンポーネントとポンプコンポーネントの寿命も拡大します。また、VFDは、ポンプの性能とエネルギー効率を最適化できる正確な速度制御を可能にします。
ただし、VFDは他の開始方法と比較して比較的高価です。また、より複雑な設置と試運転が必要であり、電磁干渉を防ぐために適切なフィルタリングが必要です。
正しい開始方法を選択するための考慮事項
サンプスラリーポンプの開始方法を選択するときは、いくつかの要因を考慮する必要があります。
- 電源容量：電源システムの容量が制限されている場合、スター - デルタの開始、自動変圧器の開始、ソフトスターター、またはVFDなどのインラッシュ電流を減らす開始方法が推奨されます。
- 開始トルク要件：高い静的ヘッドまたは重要な慣性を克服する必要があるポンプでは、DOLの開始や自動変圧器の開始など、高い開始トルクを提供できる開始方法が必要です。
- ポンプ塗布：さまざまなアプリケーションには、要件が異なる場合があります。たとえば、廃水処理プラントでは、ウォーターハンマーを防ぐために滑らかなスタートが不可欠です。この場合、ソフトスターターまたはVFDが良い選択かもしれません。
- 料金：開始方法の初期コストと運用コストを考慮する必要があります。 VFDのようなより高度な開始方法は多くの利点を提供しますが、より高価にもなります。

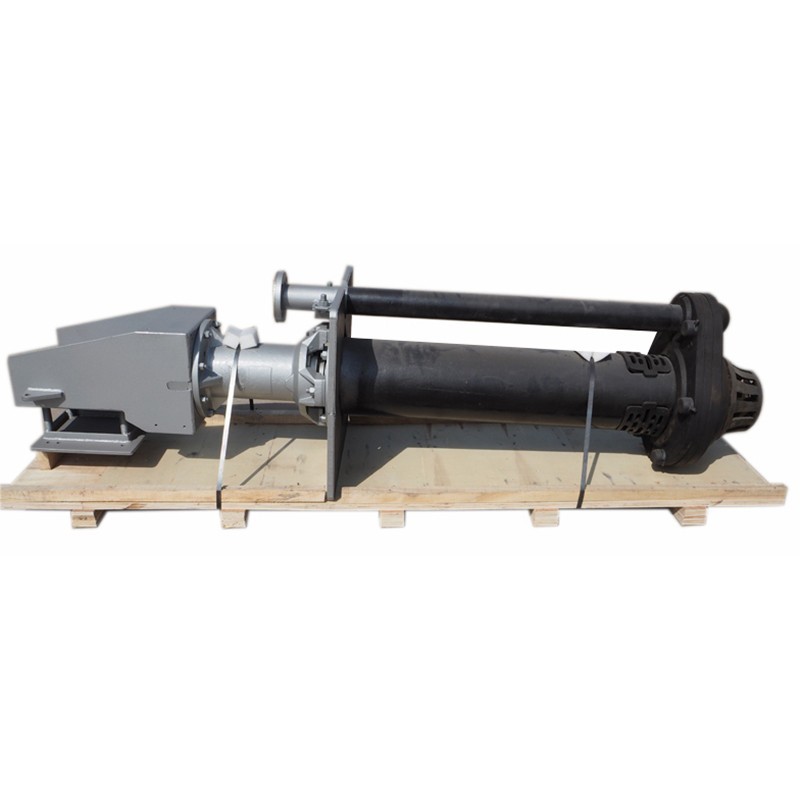

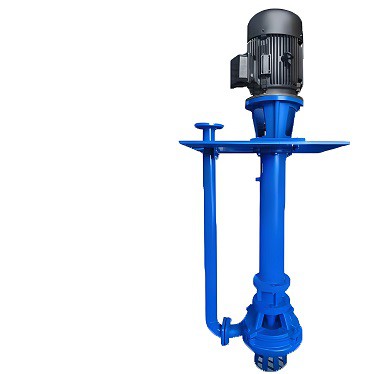

サンプスラリーポンプサプライヤーとして、私たちは幅広いポンプを提供します。垂直マイニングスラリーポンプ、耐食性垂直ポンプ、 そして開いたインペラースラリーポンプ。また、特定のポンプアプリケーションに最適な開始方法に関する専門的なアドバイスを提供することもできます。
サンプスラリーポンプの市場にいる場合、または開始方法に関する詳細情報が必要な場合は、お問い合わせください。当社の専門家チームは、適切なポンプを選択し、ニーズを満たすための開始方法を支援する準備ができています。研磨マイニングのスラリーや腐食性の廃水を扱っているかどうかにかかわらず、私たちはあなたのための解決策を持っています。
参照
- [1]「Electrical Engineering Handbook」CRC Press。
- [2]「ポンプハンドブック」、McGraw -Hill。
- [3]サンプスラリーポンプと関連する開始機器のメーカーマニュアル。
